Funciones gráfica a trozos

|

Representa gráficamente la función:

f(x)= \left\{ \begin{array}{lcc} 2x - 4 & si & x < 1 \\ \\ x^2-3x & si & x \geq 1 \end{array} \right.


SOLUCIÓN

Se trata de una función a trozos.
– El primer trozo está definido para x < 1 y es una recta (polinómica de primer grado).
– El segundo trozo está definido para x \geq 1 y es una parábola (polinómica de segundo grado).

El primer trozo hay que dibujarlo en la zona azul y el segundo trozo en la verde

El primer trozo es la recta y=2x-4.
Para dibujarlo necesitamos dos puntos (recordando que x < 1).
Podríamos tomar los puntos x=-2 y x=0 por ejemplo, pero para obtener una mejor gráfica es recomendable tomar el punto (x=1) donde acaba su dominio y lo dibujaremos como "punto hueco" porque x < 1
\begin{array}{c|c} x & y \\ \hline 0 & -4 \\ 1 & -2 \\ \end{array}

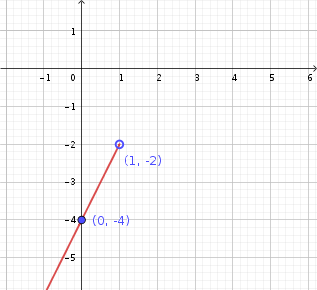

Ya podemos dibujar el primer trozo

Para el segundo trozo (parábola y=x^2-3x) necesitamos calcular vértice, orientación, corte con los ejes y otros puntos.

La primera coordenada del vértice se calcula con la fórmula:
x=\frac{-b}{2a} \longrightarrow x=\frac{3}{2 \cdot 1}=1.5
Ahora calculamos la segunda coordenada:
y=(1.5)^2-3 \cdot 1.5 = -2.25
Por tanto el vértice es (1.5, -2.25)

El signo (+) de x² nos indica que es una parábola convexa (vértice abajo y ramas hacia arriba).

Veamos el corte con los ejes.
Al eje vertical no lo cortará porque está definida en x \geq 1 (recuerda que el eje vertical está en x=0).
Para el corte con el eje de abcisas (eje horizontal) resolvemos
y=0 \longrightarrow 0 = x^2-3x obteniendo como soluciones x=0 y x=3.
Por tanto los puntos de corte son (0,0) y (3,0)
El punto (0,0) no tenemos que dibujarlo porque está fuera del dominio de la parábola (x \geq 1), pero si que dibujaremos el punto (3,0)

Ahora calculamos otros puntos:
\begin{array}{c|c} x & y \\ \hline 1 & -2 \\ 3 & -2 \\ 4 & 4 \\ \end{array}

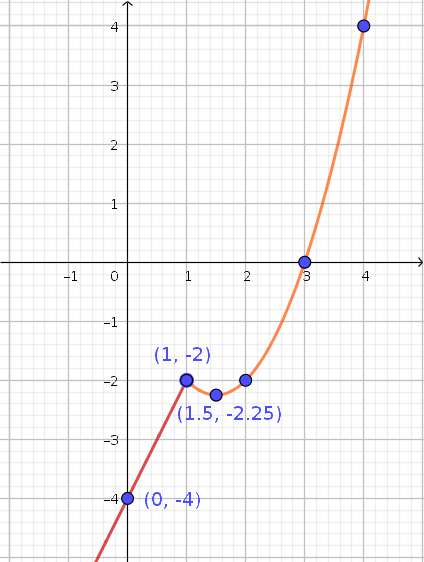

Ya podemos dibujar toda la función
