Gráficos Estadísticos: Diagrama de Barras

|

Diagrama de barras

– Se usa para variables discretas.
– Está formado por barras separadas en unos ejes de coordenadas. Los datos (x_i) se representan en el eje X y sus frecuencias en el eje Y \:. La altura de cada barra representa la frecuencia. Todas las barras deben tener el mismo grosor.

El ejemplo refleja el número de hijos
de un determinado grupo 25 familias.

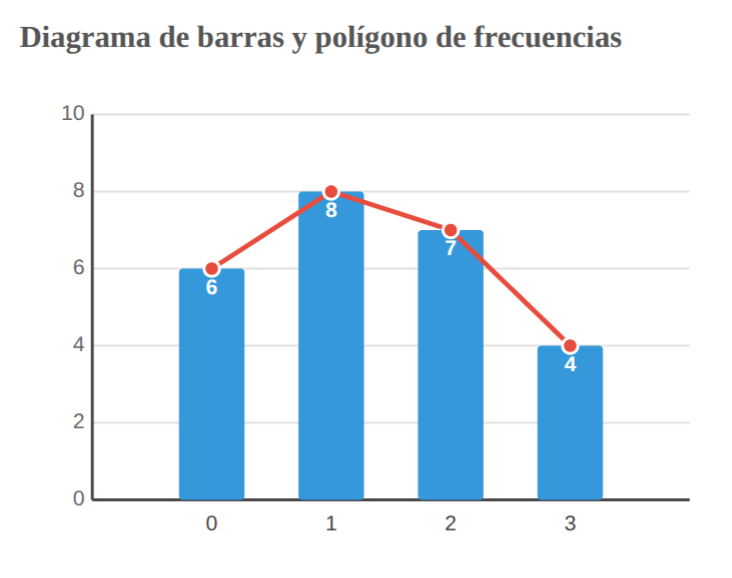

Abajo está el diagrama de barras
(es interactivo, pasa el cursor por encima).

\begin{array}{|c|c|} x_i & f_i \\ \hline 0 & 6 \\ \hline 1 & 8 \\ \hline 2 & 7 \\ \hline \geq 3 & 4 \\ \hline & N=25 & \\ \end{array}

Debemos dibujar una barra para cada x_i cuya altura viene determinada por su frecuencia f_i

Se llama polígono de frecuencias a la línea que une los extremos superiores de las barras.
