Gráficos Estadísticos: Histograma

|

Diagrama de barras

– Se usa para variables continuas con datos agrupados en intervalos.
– Es la versión para datos agrupados en intervalos del diagrama de barras
– En el eje horizontal representamos los intervalos y en el vertical su frecuencias

Veamos un ejemplo con los siguientes datos:

Tabla de frecuencias

\begin{array}{c|c|} Intervalo & f_i \\ \hline [30,40) & 12 \\ \hline [40,50) & 16 \\ \hline [50,60) & 9 \\ \hline [60,70) & 14 \\ \hline [70,80) & 11 \\ \hline \end{array}

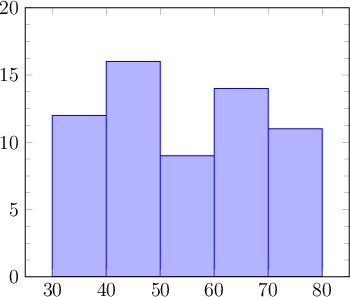

Hsitograma

\begin{tikzpicture} \begin{axis}[ ymin=0, ymax=20, minor y tick num = 3, area style, ] \addplot+[ybar interval,mark=no] plot coordinates { (30, 12) (40, 16) (50, 9) (60, 14) (70, 11) (80, 0) }; \end{axis} \end{tikzpicture}

Podemos observar que hay diferencias con respecto al diagrama de barras

– Las columnas están juntas (no separadas como en el diagrama de barras)
– Cada columna no tiene un valor central, sino que está situada entre dos valores laterales (los límites del intervalo que representa)
– La superficie de cada columna es proporcional a la frecuencia que representa
